Распиновка разъемов магнитолы
Распиновка магнитолы — это схема расположения пинов (контактов) в колодках разъемов головного устройства. Распиновка позволяет понять назначение каждого провода, с помощью которого производится подключение магнитолы и динамиков. Провода отвечают:
- за питание магнитолы: постоянный +12 V, управляющий АСС, «масса» (GND) — такие провода толще остальных;
- подключение к шине CAN для стыковки со штатной электроникой автомобиля;
- подключение передних и задних динамиков (правый/левый, плюс/минус);
- подключение штатной и FM/AM антенны через соответствующий адаптер;
- дополнительные интерфейсы: видеовходы, выход на сабвуфер, USB.
Имеется несколько вариантов распиновки магнитолы.

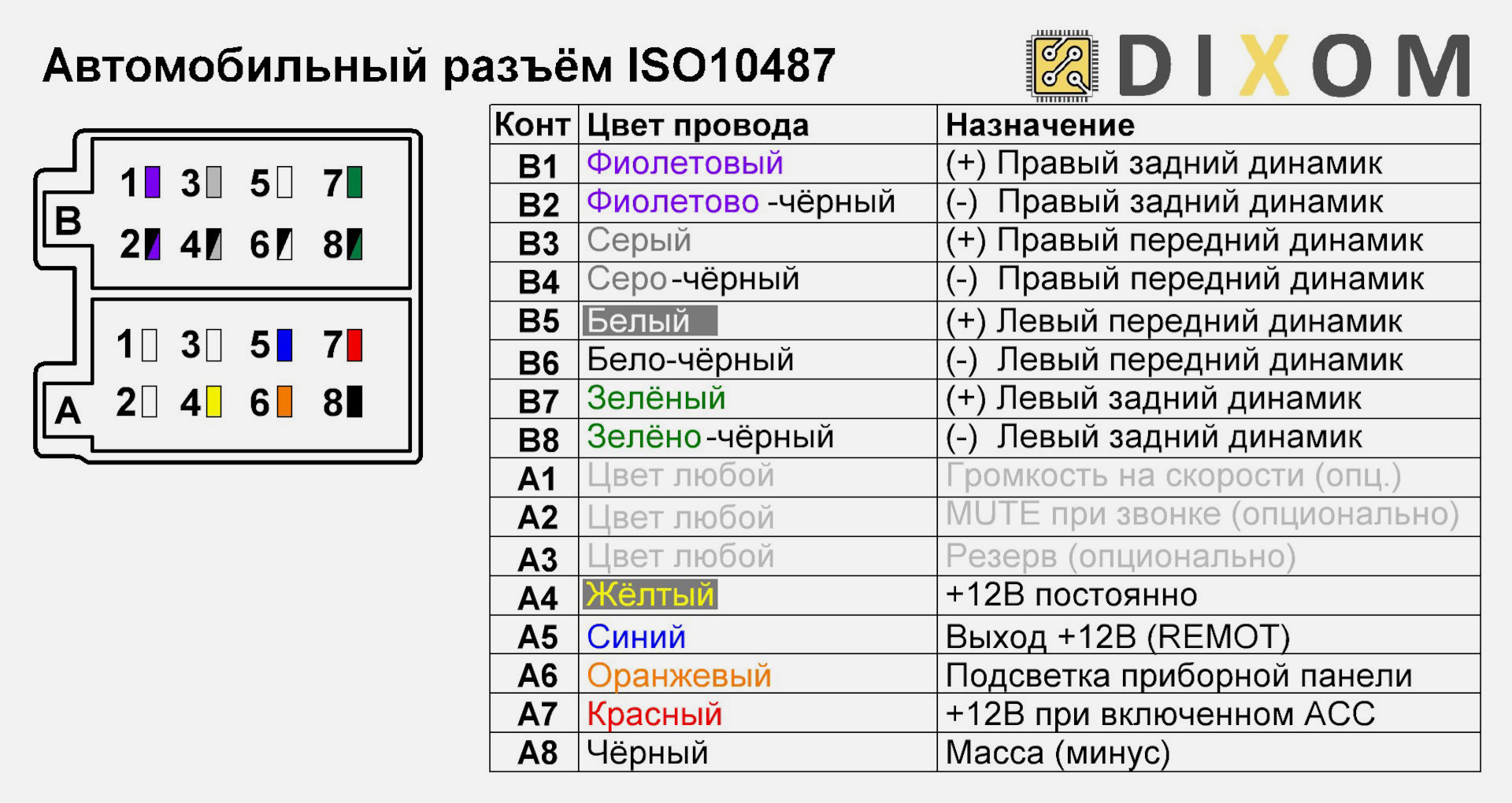

Распиновка ISO-разъемов магнитолы
ISO-разъемы или евроклеммы — это самая распространенная распиновка магнитолы. Многофункциональный разъем ISO 10487 был представлен Международной организацией по стандартизации в 1992 году как универсальное решение для подключения автомагнитол.
Стандартная евроклемма имеет 16 пинов, но часто разделяется на две колодки, каждая — с восемью контактами. Первая колодка, обычно черного цвета, отвечает за подключение, собственно, головного устройства и управление им, вторая (как правило, коричневая) — за подключение динамиков. Встречается и третья колодка, которая используется для подключения, например, дополнительных усилителей или навигационной системы.
Стандарт ISO 10487 не определяет назначение контактов. Оно варьируется в зависимости от производителя устройства и марки автомобиля. При подключении магнитолы требуется ознакомиться с соответствующими инструкциями.
Часто распиновка, если смотреть на гнездо 1 («маму») со стороны проводов, выглядит так:
- А1 — изменение громкости в зависимости от скорости (опционально);
- А2 — выключение звука магнитолы при телефонном звонке или не используется (опционально);
- А3 — резерв (опционально);
- А4 — включение головного устройства от аккумулятора и память магнитолы (12В постоянно);
- А5 — подключение электрической антенны (выход 12В REMOT);
- А6 — подсветка приборной панели и магнитолы при включении фар автомобиля;
- А7 — +12В при включенном АСС;
- А8 — масса (минус).
Распиновка, если смотреть на гнездо 2 («маму») со стороны проводов, следующая:
- В1 — правый задний динамик (+);
- В2 — правый задний динамик (–);
- В3 — правый передний динамик (+);
- В4 — правый передний динамик (–);
- В5 — левый передний динамик (+);
- В6 — левый передний динамик (-);
- В7 — левый задний динамик (+);
- В8 — левый задний динамик (–).

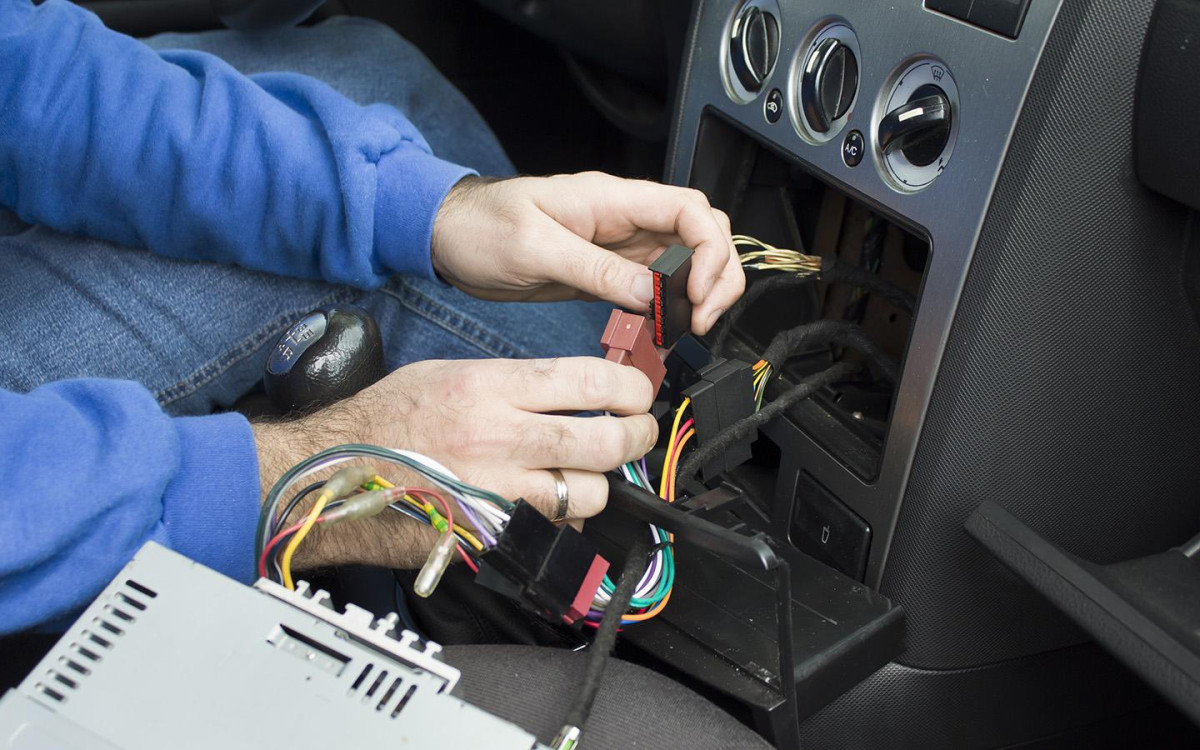

Распиновка магнитолы по цветам
Знание такой распиновки пригодится при установке магнитолы в подержанной машине, в которой срезан коннектор звуковой системы. В этом случае подсказкой являются как раз цвета проводов, хотя и здесь необходимо свериться с электрической схемой.
В коннекторе питания, как правило, имеются следующие провода:
- желтый — отвечает за питание магнитолы от аккумулятора;
- красный — отвечает за питание магнитолы от замка зажигания, обычно подключается к плюсу прикуривателя;
- черный — силовой провод массы, подсоединяется к любому болту на кузове автомобиля;
- оранжевый — отвечает за подсветку магнитолы, подсоединяется к проводу, который идет на фары.
В коннекторе динамиков, как правило, имеются четыре пары проводов. Черная полоска на проводе означает минус. Назначение проводов по цветам следующее:
- белые — левый передний динамик;
- серые — правый передний динамик;
- зеленые — левый задний динамик;
- фиолетовые — правый задний динамик;
В коннекторе дополнительных устройств часто имеются следующие провода:
- синий — синхронизирует включение магнитолы и дополнительных устройств (если их нет, такой провод можно не подключать);
- розовый — отвечает за работу камеры заднего вида, подключается к фонарю заднего хода;
- коричневый — предназначен для активации функции блокировки просмотра видео на экране магнитолы во время движения.
Распиновка Android-магнитолы
К Android-магнитолам нужно относиться внимательнее, поскольку у такой аппаратуры имеется несколько вариантов распиновки. Так, помимо стандартного 16-контактного ISO-разъема, применяются фирменные контакты производителей. В частности, Incar может использовать нестандартную распиновку питания, у Parafar в ряде случаев имеется отдельный шлейф для камеры заднего вида, а у Teyes — дополнительный CAN-разъем.
Распиновка для конкретной модели магнитолы приводится в прилагающейся к ней инструкции. Также схему можно найти в каталогах распиновок и на профильных форумах (AVIS, 4PDA).
